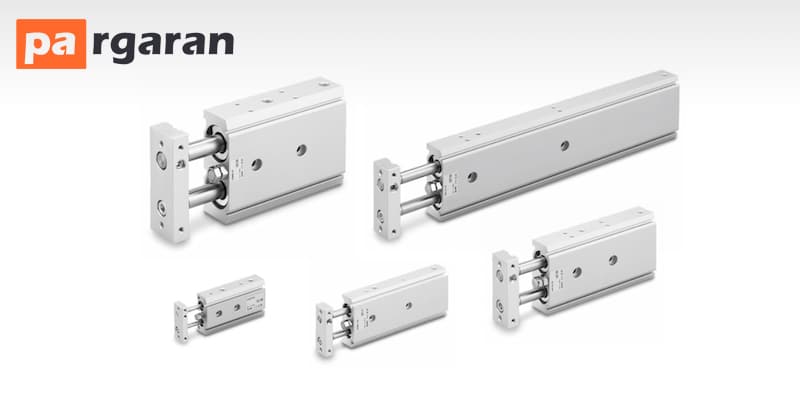

SMC Ups پیشنهادات پنوماتیک با سری CXS2 سیلندرهای دوگانه میله ای
SMC با سری CXS2 محرک های پنوماتیکی به خانواده محصولات CXS خود اضافه کرده است. سری جدید سیلندرهای میله ای دوگانه سریعتر و ظرفیت انرژی جنبشی بالاتری نسبت به پیشنهادات قبلی SMC دارند.
SMC Corporation of America یک نام معروف و جهانی در دنیای قطعات پنوماتیکی است.
این برند محصولات مختلفی از محرک سیلندر پنوماتیک، ژنراتور خلاء و شیرهای کنترل جهت گرفته تا سنسورها تولید می‌کند. SMC از سری سیلندرهای میله‌ای دوگانه CXS2 خود با شش اندازه سوراخ مختلف رونمایی کرده است.
سیلندر دوتایی میله ای

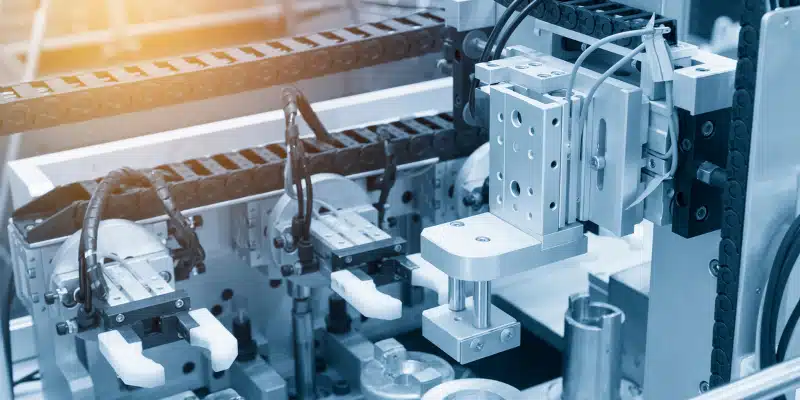

اجزای پنوماتیکی برای اکثر تجهیزات اتوماسیون ضروری هستند، سیلندرهای پنوماتیک راه حلی مقرون به صرفه برای کاربردهای حرکت یا گیره ارائه می‌دهند.
اکثر محرک‌های پنوماتیکی در کف کارخانه دارای یک میله هستند که ابزارها یا قطعات را در سلول کار حرکت می‌دهد. همه محرک های پنوماتیکی به طور یکسان طراحی نمی‌شوند. انواع مختلفی وجود دارد، از تک میله، بدون میله تا میله دوتایی.
با استفاده از یک میله، صفحه نصب می‌تواند در صورت استفاده عادی بچرخد. کلمپ کردن یا مکان یابی برنامه ها باید دقیق باشد، بنابراین داشتن یک محرک که نمی چرخد بسیار مهم است.
یک سیلندر میله ای دوتایی دارای دو میله کوچکتر به هم متصل است تا به صورت موازی کار کنند. یکی از مزایای ساخت دو میله ای کاهش چرخش صفحه نصب است. با دو میله، صفحه نصب نمی‌تواند بچرخد.
سری CXS2

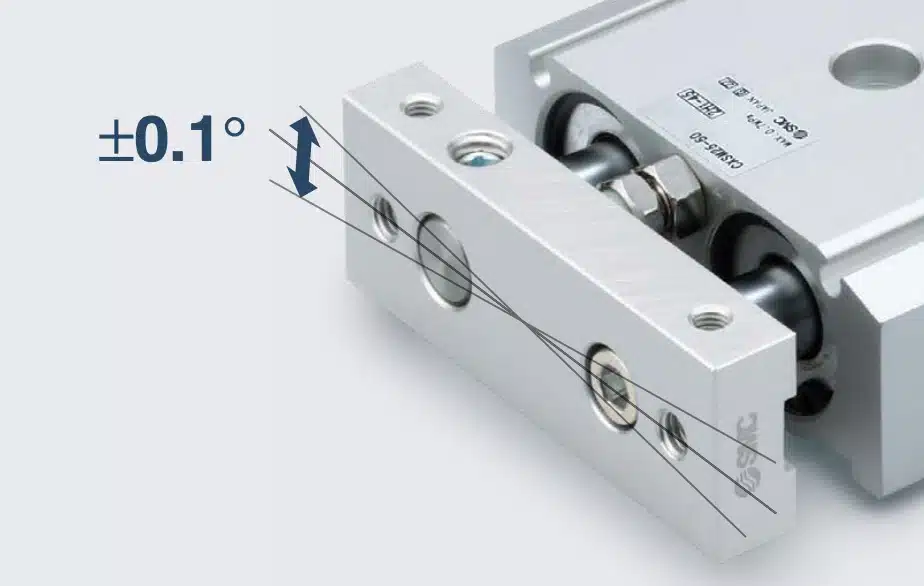

CXS2 دارای دقت غیر چرخشی +- 0.1 درجه است، بنابراین هر ابزار یا ویژگی نصب شده روی محرک نمی‌‌چرخد.
هر میله دارای محفظه یاتاقان مخصوص به خود یاتاقان بوش یا کشویی است.
هر مدل CXS2 به یک توقف قابل تنظیم نیز مجهز است. استاپ را می‌توان تا 5 میلی متر تنظیم کرد. صفحه نصب دارای ویژگی های نصب در سه وجه است و بدنه محرک را می‌توان در چهار پیکربندی مختلف نصب کرد.
داشتن گزینه های متعدد برای نصب ابزار یا خود محرک، امکان طراحی های مختلف را فراهم می‌کند.
3 طول استروک (stroke) مختلف در 3 اندازه سوراخ متفاوت وجود دارد:
- یک سوراخ 6 میلی متری دارای stroke 10-100 میلی متر است
- سوراخ 10 میلی متری دارای stroke 10-150 میلی متر است
- یک سوراخ 16 تا 32 میلی متری دارای stroke 10-200 میلی متر است
بدنه CXS2 همچنین دارای ویژگی های نصب سوئیچ های خودکار SMC است که محرک کاملا جمع یا کشیده را تشخیص می‌دهد.
پورت های لوله کشی در دو جهت در کنار یا از پشت محرک امکان پذیر است. CXS2 جدید اجازه می‌دهد تا انرژی جنبشی بالاتری تا 0.16 J داشته باشد که در مقایسه با یک محصول مشابه CXS هفت برابر بیشتر است.
حداکثر سرعت نیز از 300 میلی متر بر ثانیه با مدل های قبلی به 800 میلی متر بر ثانیه با آخرین مدل CXS2 افزایش یافته است.
عملگرها در اتوماسیون
چند راه مختلف برای جابجایی یا کلمپ قطعات در تجهیزات خودکار وجود دارد. محرک ها می‌توانند الکتریکی، سروو محرک یا پنوماتیک باشند.
از بین تمام گزینه‌ها، پنوماتیک مقرون به صرفه‌ترین و راحت‌ترین کنترل است. محرک های پنوماتیکی را می‌توان با تنها یک خروجی مجزا و یک شیر کنترل جهت کنترل کرد.
طراحی میله دوگانه CXS2 برای کاربردهایی که نیاز به موقعیت یابی دقیق یا حرکات غیر چرخشی از محرک دارند عالی عمل می‌کند.
یک برنامه کارآمد در دنیای واقعی قادر است مکان یک المان را در یک ساختار تعیین کند یا با جابجا کردن یک قطعه در ساختار جای مناسب آن المان را بیابد.
یک محرک دو میله‌ای را می‌توان در بسیاری از برنامه ها مورد استفاده قرار داد، و با ویژگی های نصب CXS2، گنجاندن این سیلندر در طرح های شما دشوار نخواهد بود.
